9月28日晚間消息，據上海鋼擎市場透露：智能局放傳感器被廣泛應用于開關柜、GIS、斷路器、變電站、變壓器等設備（場所），局放檢測系統由局放傳感器、局放監測主機、局放監測后臺組成（其結構如下圖）。局放傳感器是感知開關柜、GIS等局部放電現象的前端智能設備（器件），并將所感應到的局放現象上傳給局放監測主機，由主機進行信號處理后上傳給局放監測平臺。#超聲波局放傳感器#

圖一：GIS局放傳感器（UHF）

智能局放傳感器產品優勢：

1、可在電網設備帶電運行情況下進行現場安裝和維護，不影響電網設備運行和供電可靠性；

2、支持國網輸變電設備物聯網傳感器數據通信規約、loraWAN等多種無線通信規約，支持Modbus等有線通信規約；

3、多種局部放電監測手段：UHF\AE\TEV\高頻電流、臭氧、溫度等；

4、智能三合一局放傳感器采用微型化、模塊化、高性能，低功耗設計；

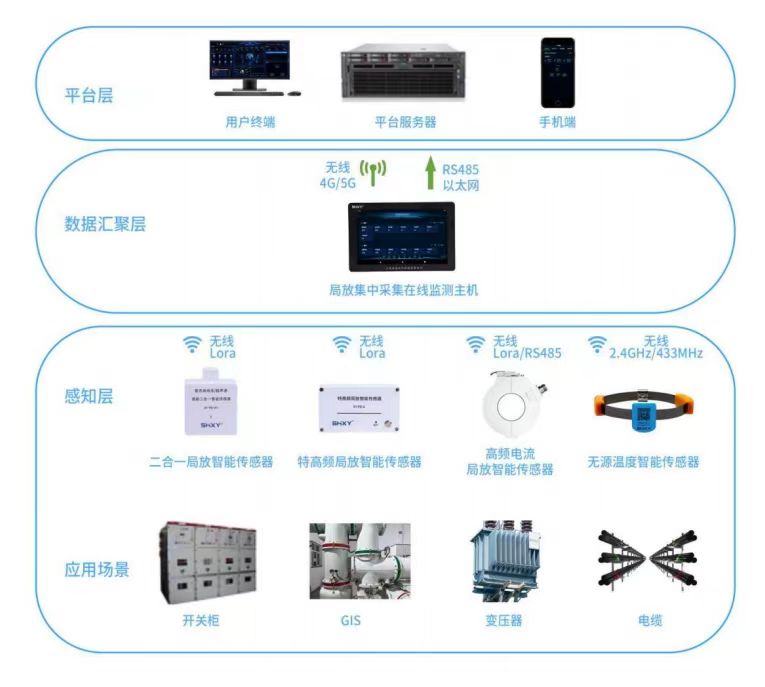

圖二：局放監測系統結構圖

配電房、變電站、開關柜/環網柜、斷路器等局放現象是個漸進過程。高低壓開關柜、環網柜、GIS、斷路器等局部放電是指在高壓開關柜內部，由于電氣應力過高、雷電波沖擊、絕緣介質的缺陷和老化等原因，導致電場強度局部增大，從而產生的放電現象。局部放電會加速絕緣材料的老化，降低其絕緣性能，縮短設備使用壽命；容易導致設備漏電、短路等故障，影響設備的安全可靠運行；伴隨局部放電產生的噪聲和電磁干擾，還會影響周圍設備的運行。#特高頻局放傳感器#

近年來，上海鋼擎局放傳感器產品往深度、廣度化邁進，一線局放監測傳感器有：#局放監測#

A、單一基本監測手段

一、超聲波局放傳感器（AA/AE，聲波頻率高于20KHZ)；

二、暫態地電壓局放傳感器(TEV，電磁波頻率在3M~100MHZ之間)；#暫態地電壓局放傳感器#

三、特高頻局放傳感器(UHF，電磁波頻率在300M~1.5GHZ之間)

圖三：超聲波/暫態地電壓/特高頻三合一局放傳感器

B、多種組合技術手段

一、二合一局放傳感器

有三種組合，即超聲波與暫態地電壓合二為一，超聲波與特高頻合二為一、特高頻與暫態地電壓合二為一

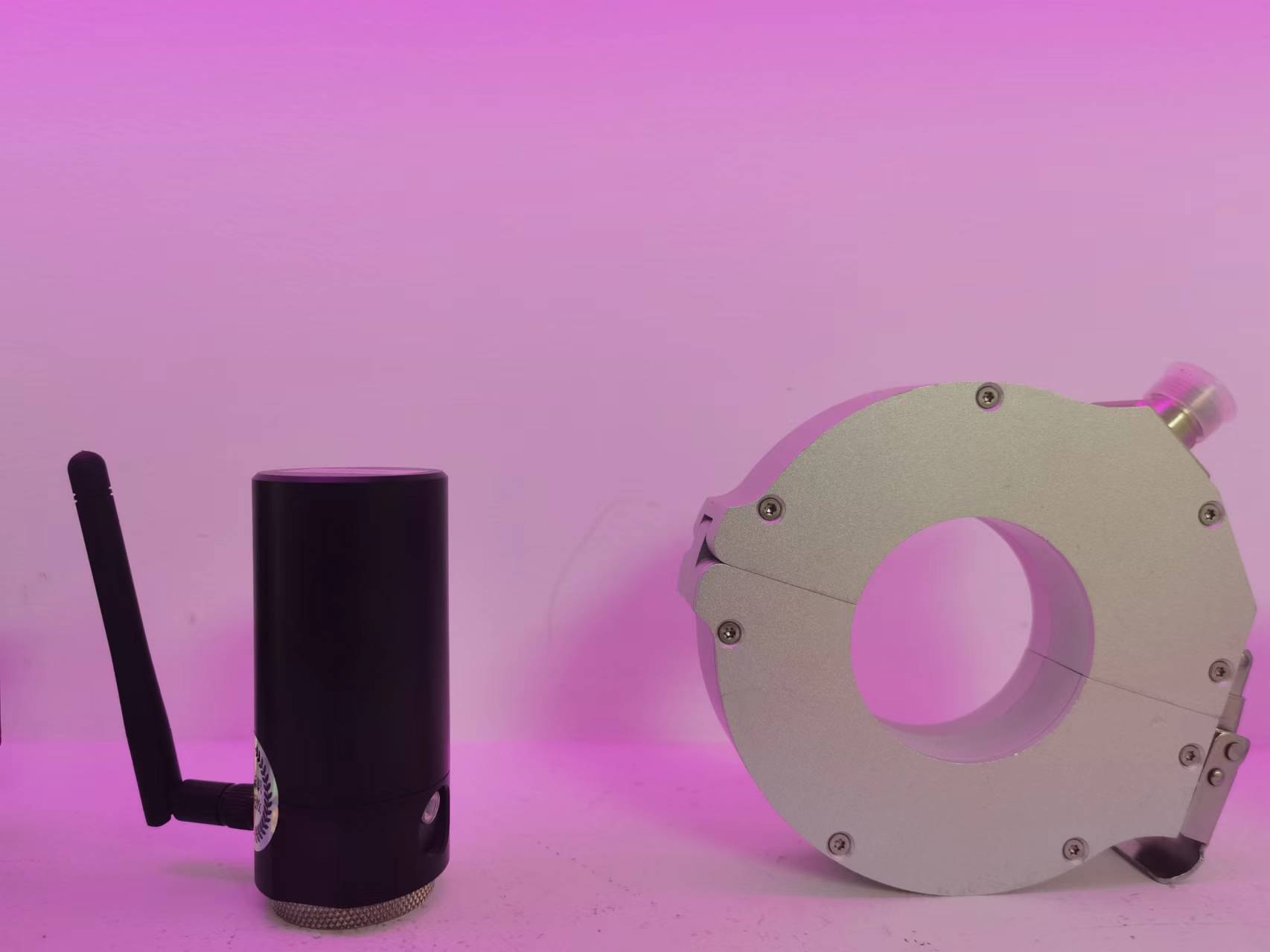

圖4：線纜局放傳感器，左為振動傳感器

二、三合一局放傳感器，即超聲波、特高頻、暫態地電壓三者合一

三、多合一局放傳感器 上述三種基本監測手段，加上融入環境溫度、器件/線纜表面溫度、嗅覺/SF6/傳感/濕度、振動、噪音等檢測，可以做成四合一局放傳感器、五合一局放檢測傳感器、......直至十合一局放傳感器。

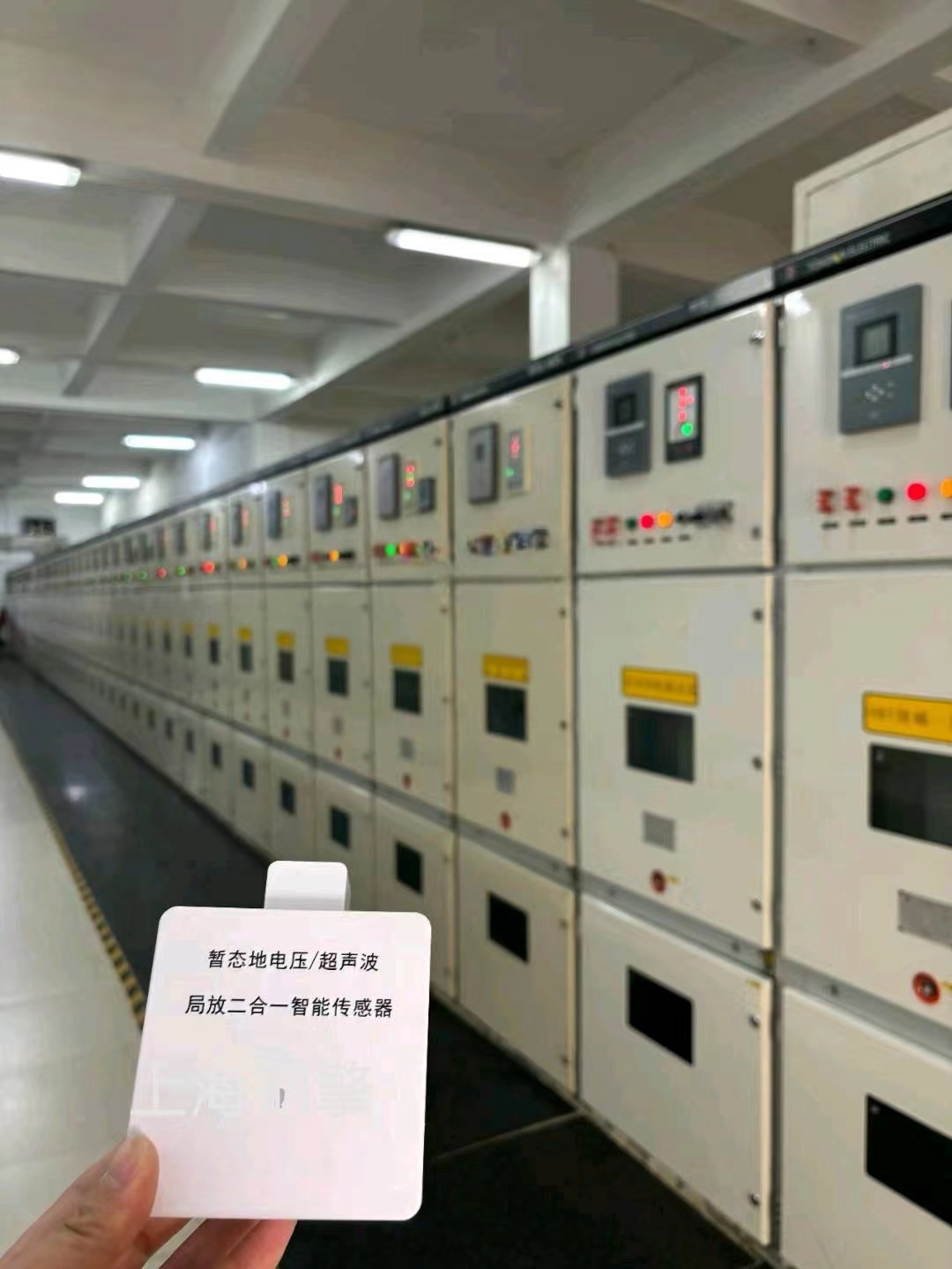

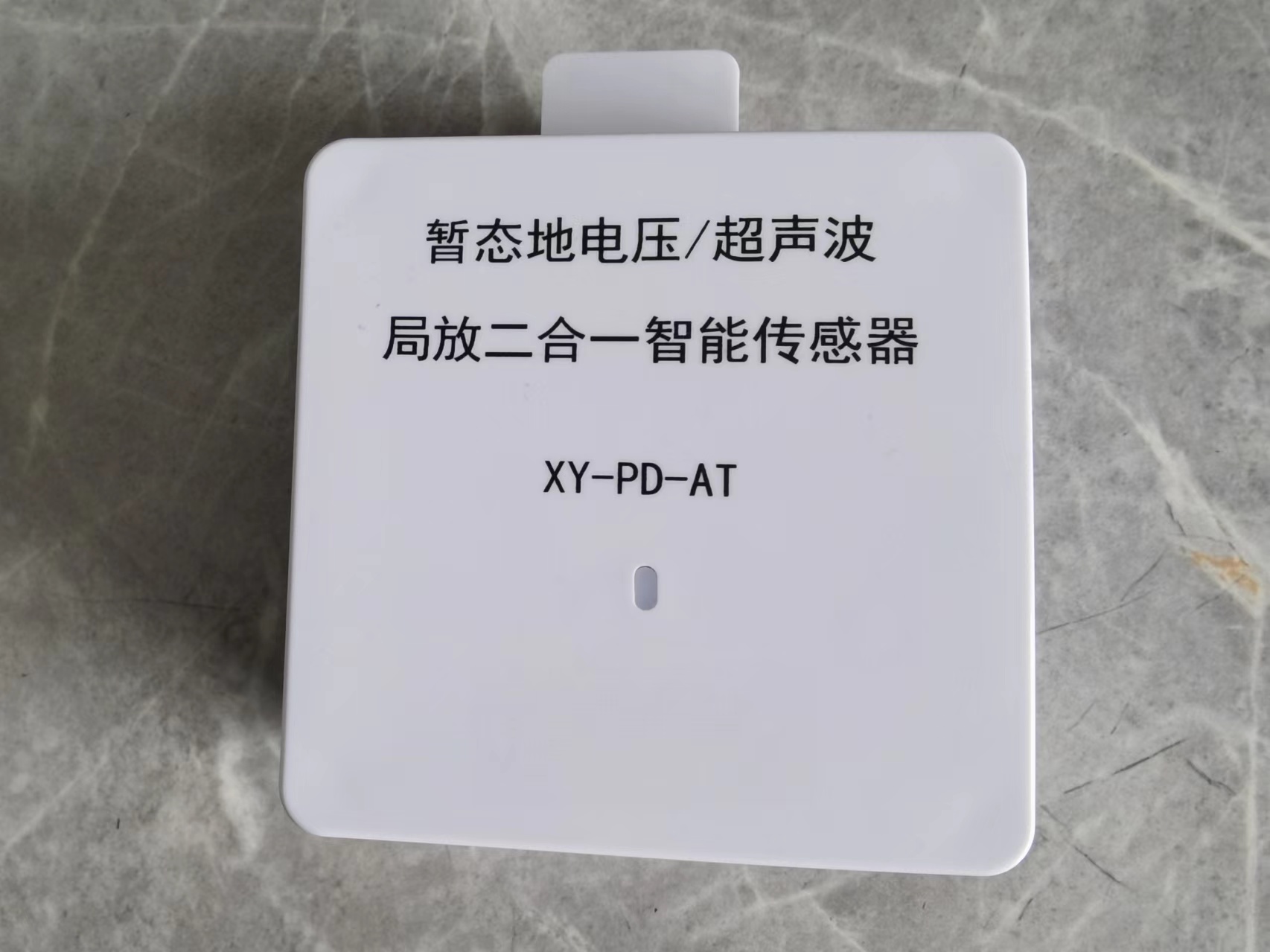

圖5：兩合一局放傳感器

以上是局放傳感器、超聲波/暫態地電壓/特高頻局放傳感器、局放監測傳感器、局放檢測系統等信息內容，詳情請與上海鋼擎產品部接洽。
